直接结论：读码器实现Profinet通讯，整体流程分为硬件接线、IP与设备名称设置、GSDML文件导入、PLC硬件组态、数据地址映射、交互逻辑调试六大步骤，完成后即可实现条码数据上传、触发控制、状态反馈。

在自动化产线项目中，很多MES追溯、分拣剔除工位，都需要工业读码器通过Profinet和西门子PLC实时交互。区别于普通TCP/IP通讯，Profinet属于工业实时总线，具备响应快、抗干扰强、可直接参与设备联锁控制的优势。不少工程师初次调试时，容易出现设备找不到、数据接收为空、信号不同步等问题，按照标准化流程操作可以大幅缩短调试周期。

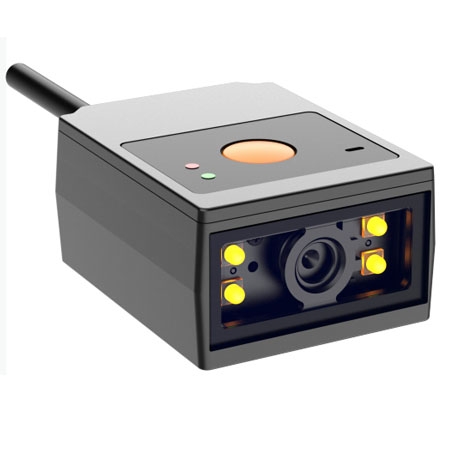

IVY-7500PM 工业级固定式智能读码器

一、前期准备工作

配置之前需要确认完整物料与工具，避免调试中途缺件：

• 支持Profinet协议的工业读码器，确认型号自带PN接口或者选配PN通讯模块；

• Profinet工业屏蔽网线、交换机（可选）、西门子PLC（S7‑1200/1500/300）；

• 读码器配套配置软件、对应型号的GSDML描述文件；

• 电脑安装TIA Portal博途软件，设置和设备同一网段的IP地址。

注意：普通网口版本读码器不支持Profinet功能，采购阶段就要确认硬件型号是否带PN协议。

二、硬件接线与网络连通

1、使用工业Profinet屏蔽网线，一端连接读码器PN网口，另一端接入PLC或者工业交换机；

2、给读码器接通24V直流工业电源，确认设备电源指示灯正常亮起；

3、检查链路指示灯，网口绿灯常亮代表物理链路连通，闪烁代表数据正在交互；

4、整个工业网络建议使用屏蔽线缆，做好接地处理，规避电机、变频器带来的电磁干扰，防止通讯断连闪断。

三、读码器端基础参数设置

1、电脑连接读码器，打开厂商调试软件，搜索在线设备；

2、修改读码器静态IP地址，保证和PLC处于同一个局域网网段；

3、分配Profinet设备名称（Device Name），后续博途组态需要和这里保持完全一致；

4、启用Profinet通讯模式，关闭多余的TCP客户端/服务器模式，避免端口冲突；

5、提前调试好解码参数：光源、曝光、触发方式，保证条码识别稳定，通讯配置完成后只做数据交互验证。

四、博途导入GSDML文件，添加读码器设备

1、打开TIA Portal博途软件，进入选项菜单，选择管理通用站描述文件(GSDML)；

2、加载该型号读码器对应的GSDML文件，完成安装；

3、在硬件目录找到对应的读码器PN设备，拖拽到Profinet总线网络中；

4、修改组态内的设备名称，必须和读码器本体设置的Device Name完全匹配；

5、分配Profinet设备IP地址，和读码器IP保持同网段，下载硬件组态到PLC当中。

五、IO地址映射，定义读写数据区

Profinet通过输入区、输出区完成双向数据交互：PLC下发触发信号给读码器，读码器返回条码内容、解码状态。

• PLC输出（写给读码器）：触发拍照解码、复位信号、清除缓存；

• PLC输入（读来自读码器）：解码成功标志位、条码字符串、读码失败状态码；

在博途硬件属性里查看分配的起始IO地址，在PLC程序中建立DB块变量，直接映射对应地址，方便程序调用条码数据做后续逻辑判断，比如合格放行、不良品剔除、数据上传MES。

六、联机调试与功能验证

1、PLC下载完整程序，监控在线状态，确认Profinet总线无报错，设备状态正常；

2、PLC发送触发信号给到读码器，对准条码完成扫码；

3、在线监控PLC变量表，查看是否成功接收完整条码字符、解码成功信号是否同步置位；

4、反复多次连续触发测试，验证高速产线连续扫码时通讯不掉包、数据不错乱；

5、编写异常处理逻辑：扫码超时、读码失败时触发报警指示灯或者剔除机构。

七、常见调试故障与排查方案

• 故障1：博途设备报错，设备名称不匹配 → 修改两边Device Name完全一致，重新下载组态；

• 故障2：链路正常但是收不到条码数据 → 核对IO映射地址，确认读码器开启PN数据推送；

• 故障3：偶尔通讯中断丢包 → 检查屏蔽接地、网线品质，减少变频器电磁干扰；

• 故障4：条码数据乱码、长度异常 → 确认字符编码格式，调整读码器输出字符串长度。

落地项目案例

汽配零部件追溯产线，固定式工业读码器通过Profinet对接S7‑1500 PLC，产品到达工位由光电给PLC信号，PLC下发拍照指令，读码识别DPM码之后回传条码，PLC判断产品流向，对接MES完成产品全流程追溯管控。

FAQ

Q：没有GSDML文件能不能做Profinet通讯？
A：不可以，Profinet设备必须依靠GSDML文件在PLC中完成硬件组态。

Q：读码器同时支持TCP和Profinet吗？
A：部分型号支持双协议，但自动化联锁控制场景优先使用Profinet实时总线。

Q：旧型号PLC是否兼容新款读码器PN设备？
A：需要确认GSDML版本以及博途软件版本是否匹配。
